Detail produk:
|
| Ketebalan Plat: | 0,1 mm, 0,12 mm, 0,15 mm | Tinggi lapisan pengepakan: | 100mm, 150mm, 200mm |
|---|---|---|---|
| Bentuk: | Disesuaikan | Bahan: | SS304, SS316L |
| Area spesifik: | tipe opsional | Ukuran: | sesuai pesanan |
| Cahaya Tinggi: | kemasan 0.15mm,kemasan 125 tahun,perawatan gas ekor 125 tahun |
||
0.15mm plat logam 125Y pembungkus terstruktur dalam pengolahan gas ekor
1Klasifikasi kemasan terstruktur
Menara dikemas adalah jenis peralatan transfer massa gas-cairan dengan sejumlah besar pengemasan di menara.Sejak saat itu, telah berkembang dengan kolom lempeng, membentuk dua jenis yang berbeda dari peralatan transfer massa gas-cairan.
2. Struktur menara dikemas menggunakan pengemasan terstruktur
Tubuh menara yang dikemas adalah silinder vertikal dengan pelat pendukung di bagian bawah.Sebuah packing pressing plate dipasang di atas packing untuk membatasi gerakan packing dengan arus naikCairan ditambahkan dari bagian atas menara, disemprotkan ke kemasan melalui distributor cairan, dan mengalir ke permukaan kemasan.Gas dikirim dari bagian bawah menara dan didistribusikan oleh perangkat distribusi gas (perangkat distribusi gas umumnya tidak diatur untuk menara diameter kecil), maka ia adalah arus lawan dengan cairan dan terus melewati celah lapisan pengemasan. gas-cairan dua fase dalam kontak dekat dengan permukaan pengemasan untuk transfer massa.Menara dikemas adalah peralatan transfer massa gas-cairan kontak terus menerusDalam operasi normal, fase gas adalah fase terus menerus dan fase cair adalah fase tersebar.
3Dimensi struktural dan karakteristik parameter dari stainless steel orifice bungkus bergelombang.
| Artikel | Satuan | 125X | 125Y | 250X | 250Y | 350X | 350Y | 500X | 500Y | |
| ketinggian corrugation h | mm | 24.0 | 11.5 | 8.4 | 6.0 | |||||
| kemiringan corrugation θ | (°) | 30 | 45 | 30 | 45 | 30 | 45 | 30 | 45 | |
| jarak gelombang 2B | mm | 39.6 | 19.0 | 14.0 | 9.9 | |||||
| sudut gelombang β | (°) | 79.0 | 79.1 | 79.6 | 79.0 | |||||
| pecahan kosong ε | δ=0,15mm | % | 99.4 | 98.6 | 98.0 | 97.2 | ||||
| δ=0,12mm | % | 99.5 | 98.9 | 98.4 | 97.8 | |||||
| δ=0,10mm | % | 99.6 | 99.1 | 98.7 | 98.2 | |||||
| Diameter lubang perforasi d0 | mm | 4.5 | 4.5 | 4.0 | 4.0 | |||||
| Tingkat pembukaan σ | % | 8.5-9.5 | 8.5-9.5 | 9.0-10.0 | 9.0-10.0 | |||||
| jari-jari kelengkungan lingkaran atas sudut corrugation R | mm | ≤ 2.0 | ≤ 1.4 | ≤ 0.9 | ≤ 0.5 | |||||
Catatan: Pengaruh kecepatan pembukaan pada pelat tidak dihitung

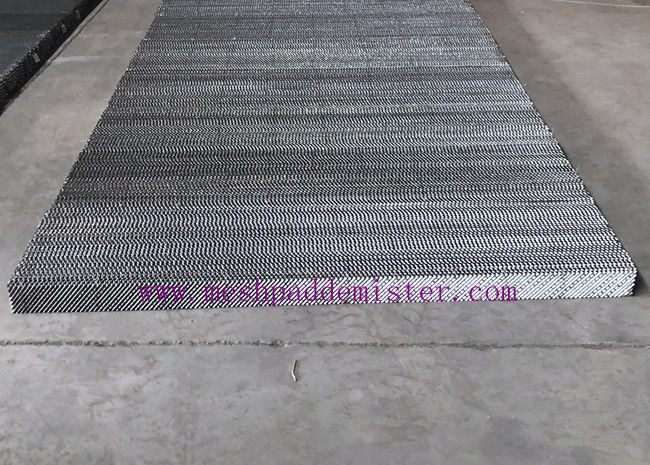

4. bengkel kemasan terstruktur
5. HG/T 21559.2 2005 standar kemasan terstruktur
Nomor standar - Nomor tahun - model kemasan - diameter dalam menara Φ (mm)
Misalnya, diameter dalam menara pengemasan adalah Φ 600 mm, dan pengemasan bergelombang dengan lubang stainless steel tipe p250i digunakan, yang ditandai sebagai berikut: HG/T 21559.2 ¢ 2005 ¢ P250I ¢ 600.
3.2 Spesifikasi dan karakteristik

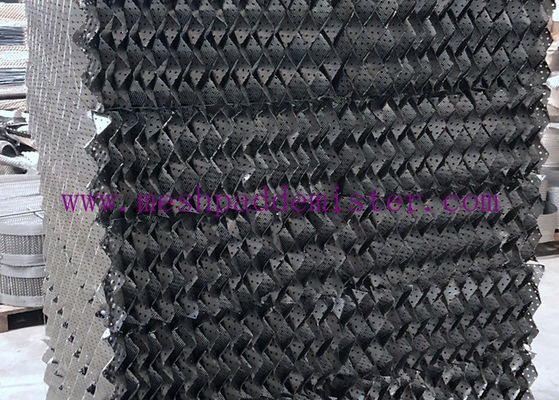

3.2.1 Pengemasan bergelombang dengan lubang baja tahan karat adalah sejumlah pelat bergelombang yang dipencet dari pita baja tahan karat,yang ditumpuk secara vertikal dan dirakit menjadi pengemasan terstruktur berbentuk cakram sesuai dengan persyaratan diameter tertentu. Goresan lempeng bergelombang yang berdekatan miring ke arah yang berlawanan, dan goresan lempeng pengemasan atas dan bawah yang berdekatan berselisih 90 °.
3.2.2 Sebelum pelat bergelombang dipencet, perlu untuk menusuk lubang pada pelat sebelumnya dan menekan butir halus, atau menggunakan butir rolling setara dengan butir halus.
3.2.3 Delapan jenis kemasan bergelombang dari pelat lubang baja tahan karat tercantum dalam tabel.Parameter karakteristik dari pemilihan tipe adalah luas permukaan spesifik kemasan dan sudut corrugation, yang dapat dipilih sesuai dengan persyaratan desain proses.
Plat bergelombang dengan lubang baja tahan karat
h: ketinggian corrugation (mm)
2B: jarak corrugation (mm)
β: sudut corrugation (°)
δ: ketebalan pelat (mm)
S: panjang corrugation (mm)
R: jari-jari kelengkungan lingkaran atas sudut corrugation (mm)
setiap tahun kami memproduksi dan memasok ratusan meter kubik kemasan berstruktur logam dalam model yang berbeda. ada banyak jenis populer dan bahan untuk pilihan. pesanan khusus juga disambut!Kami senang membantu dengan apa yang Anda butuhkan!
